Лабораторный блок питания «Тихоня»

Лабораторный блок питанияЛабораторный блок питания

 Особенности лабораторного блока питания «Тихоня»:

— измерение выходного тока до 1А с разрешением 0,1мА;

— два энкодера для быстрой и точной установки параметров;

— высокая точность и стабильность;

— быстрый линейный стабилизатор напряжения/тока;

— без диода на выходе;

— режимы токовой защиты Ограничение и Триггер;

— без выбросов напряжения на выходе при включении/выключении;

— гальванически развязанный цифровой канал для взаимодействия с ПК, бесплатное ПО;

— полностью пассивное охлаждение: без вентиляторов — без шума.

— гарантия год. Техническая поддержка от разработчика.

Цена:  7500 руб.  для физ. лиц,  8500 руб.  для  юр. лиц

Общее описание

Лабораторный блок питания «Тихоня» является регулируемым источником напряжения и тока с максимальным выходным напряжением 30В и максимальным выходным током 5А.

Установка (программирование) выходных параметров осуществляется двумя энкодерами с встроенной кнопкой, один энкодер предназначен для установки напряжения, второй для установки тока. Вход в режим регулировки и выбор регулируемого разряда осуществляется нажатием энкодера.

В лабораторном источнике питания используется многоступенчатое преобразование: резонансный преобразователь -> синхронный step-down -> линейный стабилизатор, чем обеспечивается высокое быстродействие блока питания, малые пульсации выходного напряжения и тока, относительно малый вес и габариты источника питания.

Лабораторный блок питания имеет режим Вольтметр, который позволяет измерять напряжение на клеммах блока питания при отключенном выходе, что удобно например при зарядке аккумуляторных батарей.

Для управления режимами токовой защиты, режимом Вольтметр и пр. настроек в блоке питания реализовано пользовательское меню.

Регулируемый блок питания «Тихоня» имеет только пассивное охлаждение и не содержит вентиляторов, блок питания работает тихо — не гудит, не пищит.

Точность и стабильность

В лабораторном блоке питания «Тихоня» используются прецизионные термостабильные резисторы с ТКС 25 ppm/C, манганиновый датчик тока, термостабильный ИОН с ТКН 25-100 ppm/C и другие термостабильные компоненты, чем обеспечивается высокая стабильность установленных напряжения и тока, о точности прибора красноречиво говорит тот факт, что может измерять ток с дискретностью до 0,1мА. В процессе работы блока питания не требуется подстройка установленных параметров.

Измерение выходного напряжения и тока осуществляется 16-ти битным сигма-дельта АЦП, что обеспечивает высокую точность измерения. Важно, что измерение выходного тока до 1А осуществляется с разрешением до 0,1мА (отключаемая опция), это особенно важно при питании слаботочных устройств.

Калибровка и проверка блока питания проводится с использованием прецизионного мультиметра SANWA PC5000a, имеющего базовую погрешность 0,03%.

Реальная защита от переполюсовки

Важной особенностью блока питания является наличие быстродействующей защиты от переполюсовки (отрицательного напряжения на входе). Большинство лабораторных блоков питания имеют на выходе диод, подключенный анодом к минусу, а катодом к плюсу выхода. Предполагается, что данный диод защищает от переполюсовки, что весьма спорно. При подключении блока питания с диодом к источнику ЭДС (аккумулятор, схема с заряженными электролитическими конденсаторами на входе) в обратной полярности, диод оказывается прямосмещённым и вся энергия источника ЭДС протекает через этот диод, при этом может выйти из строя как сам лабораторный блок питания так и входные цепи питаемого устройства. По сути этот диод защищает не питаемое устройство, а источник питания. В лабораторном блоке питания «Тихоня» диода на выходе нет и реализована быстродействующая защита от переполюсовки: при наличии отрицательного напряжения на входе (менее минус 0,5В) силовой выход блока питания полностью отключается от выходных клемм , остаются подключенными только измерительные цепи сопротивление которых более 200 кОм. При этом на семисегментных индикаторах отображаются мигающие знаки —-, что сигнализирует о наличии отрицательного напряжения на входе. При снятии отрицательного напряжения блок питания переходит в штатный режим.
Защита от переполюсовки может быть установлена в пассивный режим (отключена), в данном режиме отключение выхода происходит не по признаку отрицательного напряжения на выходе, а при протекании через блок тока свыше 5,5А, время реакции примерно 2мс. Пассивный режим необходим при последовательном соединении блока питания с другими источниками или при работе на индуктивную нагрузку при коммутации которой возникают кратковременные выбросы отрицательного напряжения.

Взаимодействие с ПК

Для взаимодействия с ПК в источнике питания реализовал гальванически развязанный USART, разъем цифрового канала находится на задней панели прибора.

Лабораторный блок питания

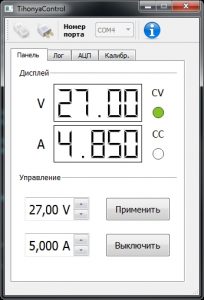

Программное обеспечение обеспечивает управление блоком питания и ведение лога, результаты лога можно сохранить в текстовый файл для последующего импорта в Exel, MathCAD и др.

Подключение лабораторного блока питания к ПК осуществляется стандартным USART-USB адаптером, например на базе микросхем CP2102, PL2303.

Режимы токовой защиты

Лабораторный блок питания имеет быстродействующую защиту по току и относительно малую емкость на выходе блока питания (примерно 100 мкФ), что обеспечивает быстрый спад выходного напряжения при перегрузке по току. Быстрый спад выходного напряжения особенно важен при питании слаботочных электронных устройств.

Токовая защита блока питания имеет два режима: Ограничение и Триггер. В режиме Ограничение выходной ток ограничивается на заданном уровне, в режиме Триггер при превышении выходного тока в течение примерно 10мс ток ограничивается на заданном уровне, после чего происходит отключение выхода. При отключении выхода по превышению тока в режиме Триггер индикатор СС часто мигает, сброс индикации осуществляется энкодером тока.

Осциллограмма работы в режиме Триггер приведена ниже, выходные параметры 30В 5А, замыкание на резистор 0,1Ом, желтый график напряжение в вольтах, голубой график ток 10А/В.

Быстродействие лабораторного блока питания

Быстродействие линейного стабилизатора «Тихони» демонстрируют следующие осциллограммы, наброс/сброс активной нагрузки (мощный резистор) ток 5А, напряжение 26В.

Лабораторный блок питания

Наброс нагрузки «Тихоня»

Лабораторный блок питания

Сброс нагрузки «Тихоня»

Из осциллограмм видно, что время переходного процесса «Тихони» при набросе нагрузки около 60 мкс, при сбросе около 12 мкс и это действительно быстро даже для линейного блока питания.

Параметры источника питания "Тихоня"

Максимальная выходная мощность150Вт
Диапазон установки выходного напряжения10мВ-30В
Дискретность установки выходного напряжения10мВ
Погрешность установки выходного напряжения±(0,2%+20мВ)
Пульсации выходного напряжения (режим CV), не более2мВ rms
Диапазон установки выходного тока5мА-5А
Дискретность установки выходного тока1мА
Погрешность установки выходного тока±(0,4%+4мА)
Пульсации выходного тока (режим CС), не более2мА rms
Диапазон измерения выходного напряжения0-30В
Дискретность измерения выходного напряжения10мВ
Погрешность измерения выходного напряжения±(0,2%+20мВ)
Диапазон измерения выходного тока0-5А
Дискретность измерения выходного тока1мА
Погрешность измерения выходного тока±(0,4%+4мА)
Диапазон измерения выходного тока, опция 0,1мА0-999,9мА
Дискретность измерения выходного тока, опция 0,1мА0,1мА
Погрешность измерения выходного тока, опция 0,1мА±(0,4%+2мА)
Питание230В±10%
Габариты, ДхШхВ210х140х90мм
Масса, не более1,5кг



Видео работы защиты от переполюсовки

Видео работы токовой защиты

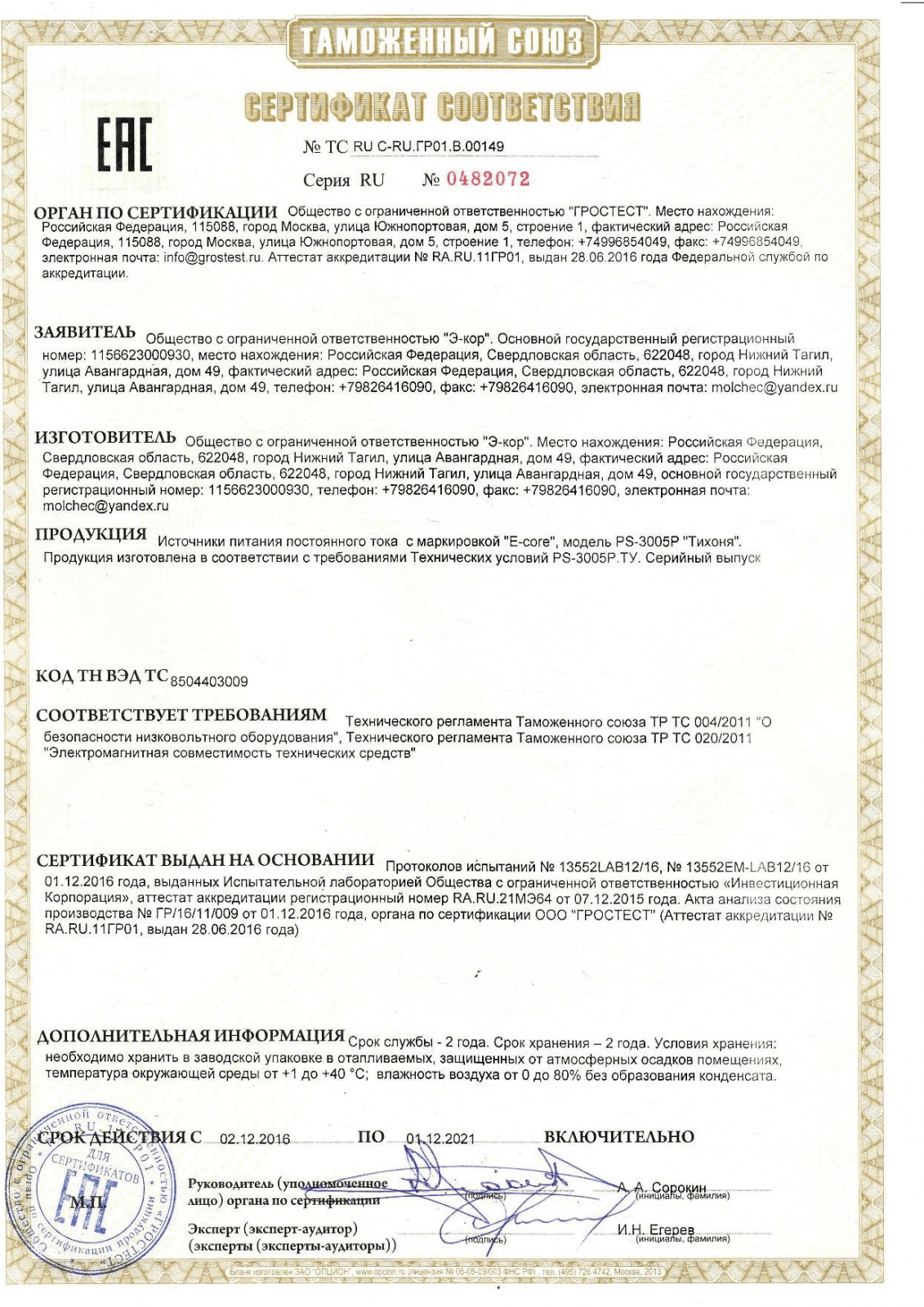

Сертификат
