Гибридный лабораторный блок питания PS-3010PL
Особенности лабораторного блока питания PS-3010PL:
— выходной ток до 10А;
— два энкодера для быстрой и точной установки параметров;
— высокая точность и стабильность;
— быстрый линейный стабилизатор напряжения/тока;
— без диода на выходе;
— режимы токовой защиты Ограничение и Триггер;
— без выбросов напряжения на выходе при включении/выключении;
— гарантия год. Техническая поддержка от разработчика.
Снят с производства
Общее описание

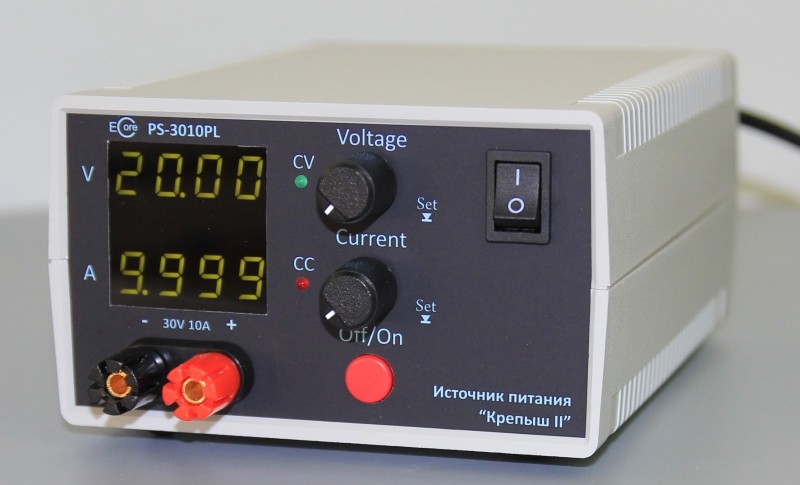

Лабораторный блок питания PS-3010PL «Крепыш II» является регулируемым источником напряжения и тока с максимальным выходным напряжением 30В, максимальным выходным током 10А и максимальной выходной мощностью 200Вт.
Установка (программирование) выходных параметров осуществляется двумя энкодерами с встроенной кнопкой, один энкодер предназначен для установки напряжения, второй для установки тока. Вход в режим регулировки и выбор регулируемого разряда осуществляется нажатием энкодера.
В лабораторном источнике питания используется многоступенчатое преобразование: резонансный преобразователь -> синхронный step-down -> линейный стабилизатор, чем обеспечивается высокое быстродействие блока питания, малые пульсации выходного напряжения и тока, относительно малый вес и габариты источника питания.
Лабораторный блок питания имеет режим Вольтметр, который позволяет измерять напряжение на клеммах блока питания при отключенном выходе, что удобно например при зарядке аккумуляторных батарей.
Для управления режимами токовой защиты, режимом Вольтметр и пр. настроек в блоке питания реализовано пользовательское меню.
Точность и стабильность
В лабораторном блоке питания PS-3010PL используются прецизионные термостабильные резисторы с ТКС 25 ppm/C, константановый датчик тока, термостабильный ИОН с ТКН 25-100 ppm/C и другие термостабильные компоненты, чем обеспечивается высокая стабильность установленных напряжения и тока. В процессе работы блока питания не требуется подстройка установленных параметров.
Измерение выходного напряжения и тока осуществляется 16-ти битным сигма-дельта АЦП, что обеспечивает высокую точность измерения.
Калибровка и проверка блока питания проводится с использованием прецизионного мультиметра SANWA PC5000a, имеющего базовую погрешность 0,03%.
Реальная защита от переполюсовки
Важной особенностью блока питания является наличие быстродействующей защиты от переполюсовки (отрицательного напряжения на входе). Большинство лабораторных блоков питания имеют на выходе диод, подключенный анодом к минусу, а катодом к плюсу выхода. Предполагается, что данный диод защищает от переполюсовки, что весьма спорно. При подключении блока питания с диодом к источнику ЭДС (аккумулятор, схема с заряженными электролитическими конденсаторами на входе) в обратной полярности, диод оказывается прямосмещённым и вся энергия источника ЭДС протекает через этот диод, при этом может выйти из строя как сам лабораторный блок питания так и входные цепи питаемого устройства. По сути этот диод защищает не питаемое устройство, а источник питания. В лабораторном блоке питания нет диода на выходе и реализована быстродействующая защита от переполюсовки: при наличии отрицательного напряжения на входе (менее минус 0,5В) силовой выход блока питания полностью отключается от выходных клемм , остаются подключенными только измерительные цепи сопротивление которых более 200 кОм. При этом на семисегментных индикаторах отображаются мигающие знаки —-, что сигнализирует о наличии отрицательного напряжения на входе. При снятии отрицательного напряжения блок питания переходит в штатный режим.
Защита от переполюсовки может быть установлена в пассивный режим (отключена), в данном режиме отключение выхода происходит не по признаку отрицательного напряжения на выходе, а при протекании через блок тока свыше 10,5А, время реакции примерно 2мс. Пассивный режим необходим при последовательном соединении блока питания с другими источниками или при работе на индуктивную нагрузку при коммутации которой возникают кратковременные выбросы отрицательного напряжения.
Режимы токовой защиты
Лабораторный блок питания имеет быстродействующую защиту по току и относительно малую емкость на выходе блока питания, что обеспечивает быстрый спад выходного напряжения при перегрузке по току. Быстрый спад выходного напряжения особенно важен при питании слаботочных электронных устройств.
Токовая защита блока питания имеет два режима: Ограничение и Триггер. В режиме Ограничение выходной ток ограничивается на заданном уровне, в режиме Триггер при превышении выходного тока в течение примерно 10мс ток ограничивается на заданном уровне, после чего происходит отключение выхода. При отключении выхода по превышению тока в режиме Триггер индикатор СС часто мигает, сброс индикации осуществляется энкодером тока.
Параметры источника питания "Крепыш II"
| Максимальная выходная мощность | 200Вт |
| Диапазон установки выходного напряжения | 10мВ-30В |
| Дискретность установки выходного напряжения | 10мВ |
| Погрешность установки выходного напряжения | ±(0,2%+20мВ) |
| Пульсации выходного напряжения (режим CV), не более | 2мВ rms |
| Диапазон установки выходного тока | 5мА-9999mA |
| Дискретность установки выходного тока | 1мА |
| Погрешность установки выходного тока | ±(0,4%+4мА) |
| Пульсации выходного тока (режим CС), не более | 3мА rms |
| Диапазон измерения выходного напряжения | 0-30В |
| Дискретность измерения выходного напряжения | 10мВ |
| Погрешность измерения выходного напряжения | ±(0,2%+20мВ) |
| Диапазон измерения выходного тока | 0-9999mА |
| Дискретность измерения выходного тока | 1мА |
| Погрешность измерения выходного тока | ±(0,4%+4мА) |
| Питание | 230В±10% |
| Габариты, ДхШхВ | 210х140х90мм |
| Масса, не более | 1,5кг |
