Система развязки и заряда аккумуляторов автодома «БРИЗ» состоит непосредственно из блока заряда БРИЗ, монитора батареи (МБ), зарядного устройства от сети 230В (AC/DC) и
пульта управления (ПУ).
Особенности зарядного устройства БРИЗ:
— 2 в 1: MPPT контроллер и DC-DC зарядное устройство;
— режимы реверса заряда позволяют заряжать стартерный аккумулятор от солнечной панели или доп. аккумулятора;
— режим автоматического подзаряда стартерного аккумулятора при простое (доступен в комплекте с МБ);
— одновременный заряд от генератора и солнечных панелей;
— подходит для LiFePO4 сборок, выдерживает многократные подключения/отключения сборки платой BMS, блокировка заряда при низкой/высокой температуре;
— режим пониженного потребления при простое автодома;
— MPPT алгоритм с отслеживанием истинного пика мощности;
— профили под стандартные аккумуляторы и два профиля пользователя;
— поддерживаются солнечные панели 12В и 24В;
— выносной пульт управления в комплекте.

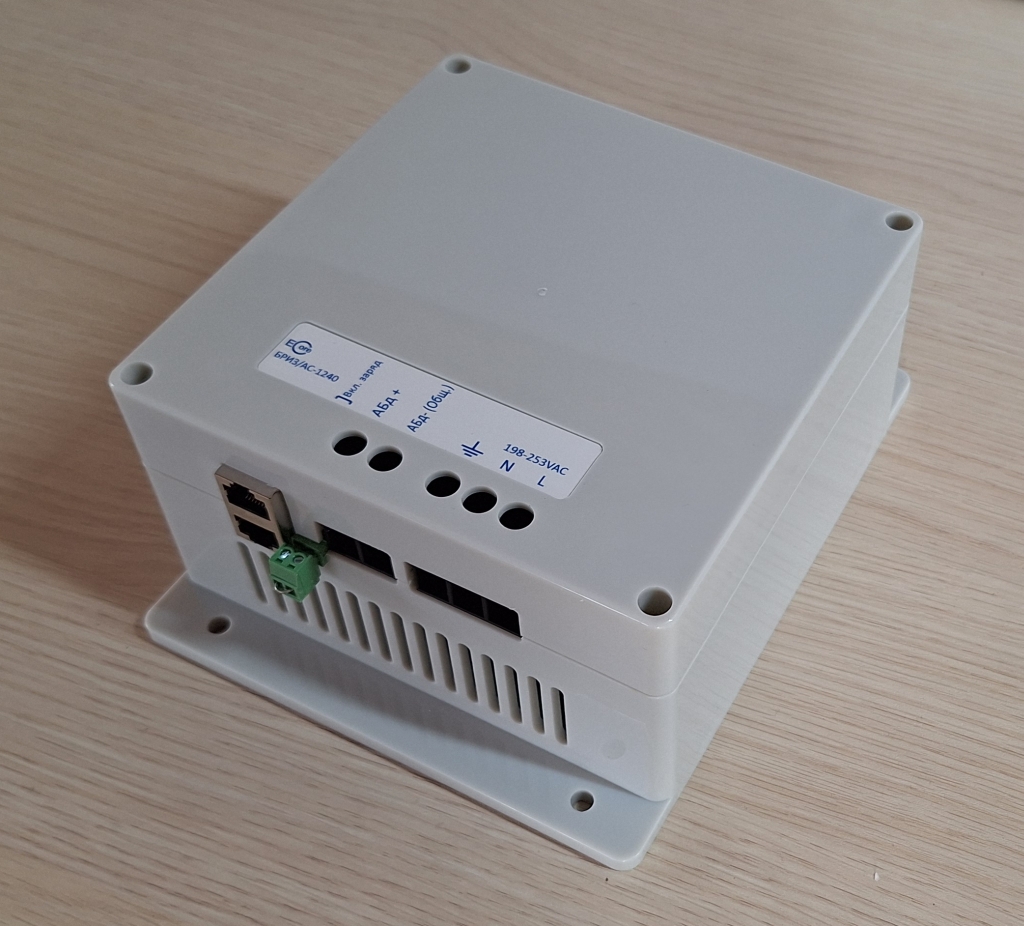

Особенности зарядного устройства AC/DC:
— относительно низкий уровень уровень шума за счет тихих вентиляторов и плавного управления ими по температуре и нагрузке;
— является часть системы с отображением данных на едином пульте управления;
— «Тихий» режим в котором вентиляторы работают на минимальной скорости и по мере нагрева радиаторов ток автоматически снижается;
— не разряжает аккумулятор, потребление от аккумулятора менее 1мА;
— многостадийный щадящий заряд аккумулятора, синхронизированный с зарядом от БРИЗ (солнечных панелей и генератора);
— автоматический подзаряд стартерного аккумулятора (функция реализуется совместно с БРИЗ);
— подходит для LiFePO4 сборок, выдерживает многократные подключения/отключения сборки платой BMS, блокировка заряда при низкой/высокой температуре.
Цены:
мБРИЗ-1240S (40А от генератора, 40А от панелей, 60А в совместном режиме) 22000 руб.
БРИЗ-1280S (80А от генератора, 40А от панелей, 110А в совместном режиме) 33000 руб.
Монитор батареи 4500 руб.
Зарядное устройство от сети 230В БРИЗ/AC-1240: 12000 руб.

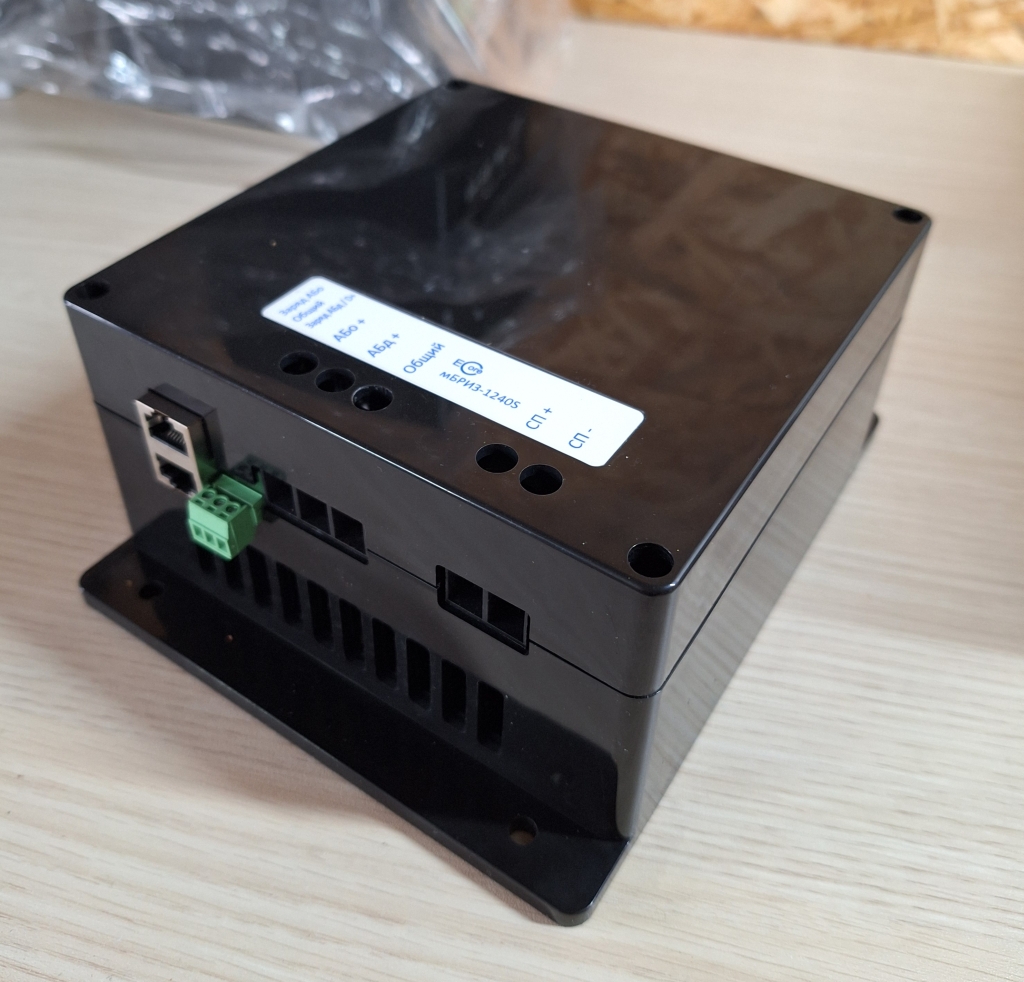

Зарядное устройство БРИЗ выпускается в двух вариантах: БРИЗ-1280S и мБРИЗ-1240S. Функции у обоих вариантах одинаковые, отличия в размере корпуса и токе заряда:
мБРИЗ1240S — 40А от генератора, 40А от солнечных панелей, 60А в совместном режиме.
БРИЗ1280S — 80А от генератора, 40А от солнечных панелей, 110А в совместном режиме.
БРИЗ это dc-dc зарядное устройство и mppt контроллер 2 в 1, который предназначен для развязки и заряда аккумуляторов в автодоме (стартерного и дополнительного). Дополнительный аккумулятор может заряжаться от генератора при заведенном двигателе и от солнечной панели. Заряд дополнительного аккумулятора от генератора включается/выключается автоматически по уровню напряжения бортовой сети.
Для заряда дополнительного аккумулятора от генератора в БРИЗ реализован повышающе-понищающий DC-DC преобразователь с возможность реверса направления заряда.
Для заряда дополнительного аккумулятора от солнечной панели в БРИЗ реализован понижающий преобразователь с MPPT алгоритмом.
Оба преобразователя управляются единым микроконтроллером, который реализует в том числе совместные режимы заряда как от генератора так и от солнечной панели.
Максимальный ток заряда дополнительного аккумулятора от генератора автодома 40А, максимальный ток заряда от солнечной панели 40А. В совместном режиме токи заряда от генератора и солнечной панели суммируются и ток заряда достигает: для БРИЗ-1280S 110А ; для мБРИЗ-1240S 60А.
Все значения тока заряда можно настроить, минимальная настройка ограничения тока заряда 5А.
В БРИЗ реализован режим заряда стартерного аккумулятора от солнечной панели, который активируется автоматически после того как дополнительный аккумулятор полностью зарядится либо при заряде дополнительного аккумулятора до заданного пользователем напряжения. Таким образом при длительной стоянке стартерный аккумулятор будет оставаться заряженным (при достаточном количестве солнца).
При простое автодома стартерный аккумулятор может автоматически подзаряжаться от дополнительного аккумулятора, при этом БРИЗ запускает подзарядку при условии достаточного уровня заряда дополнительного аккумулятора (настраивается % заряда) чтобы сильно не разрядить дополнительный аккумулятор.
На случай если стартерный аккумулятор все-таки разрядился в БРИЗ реализован реверсный режим когда он заряжается от дополнительного аккумулятора (ток заряда до 20А). В режиме реверса допускается (но не желательно) запуск двигателя, что облегчит запуск с севшим стартерным аккумулятором особенно для дизельных двигателей у которых при включении зажигания запускаются свечи накала.
Система «БРИЗ» полностью российская разработка. Основная сборка происходит в России. Вы можете рассчитывать на техническую поддержку, гарантийный и послегарантийный ремонт.
Монитор батареи
Монитор батареи (кулонометр, шунт) это дополнительное устройство, которое подключается в минус дополнительного аккумулятора, и позволяет измерять уровень заряда, температуру и другие параметры.
Информация от монитора батареи поступает в БРИЗ и пульт управления. В БРИЗ эта информация используется для более полной и в то же время безопасной зарядки дополнительного аккумулятора в том числе блокировка заряда при низкой (для LifePO4) и высокой температуре аккумулятора.
Пульт управления отображает данные по уровню заряда дополнительного аккумулятора, прогнозируемом времени заряда/разряда аккумулятора и пр.
Максимальный средний ток через монитор батареи 230А, максимальный пиковый ток 400А.
Фото монитора батареи и пример интерфейса пульта при его наличии приведены ниже, подробнее интерфейс и функции описаны в руководстве пользователя.
