Регулируемый dc-dc преобразователь PSMR3010P

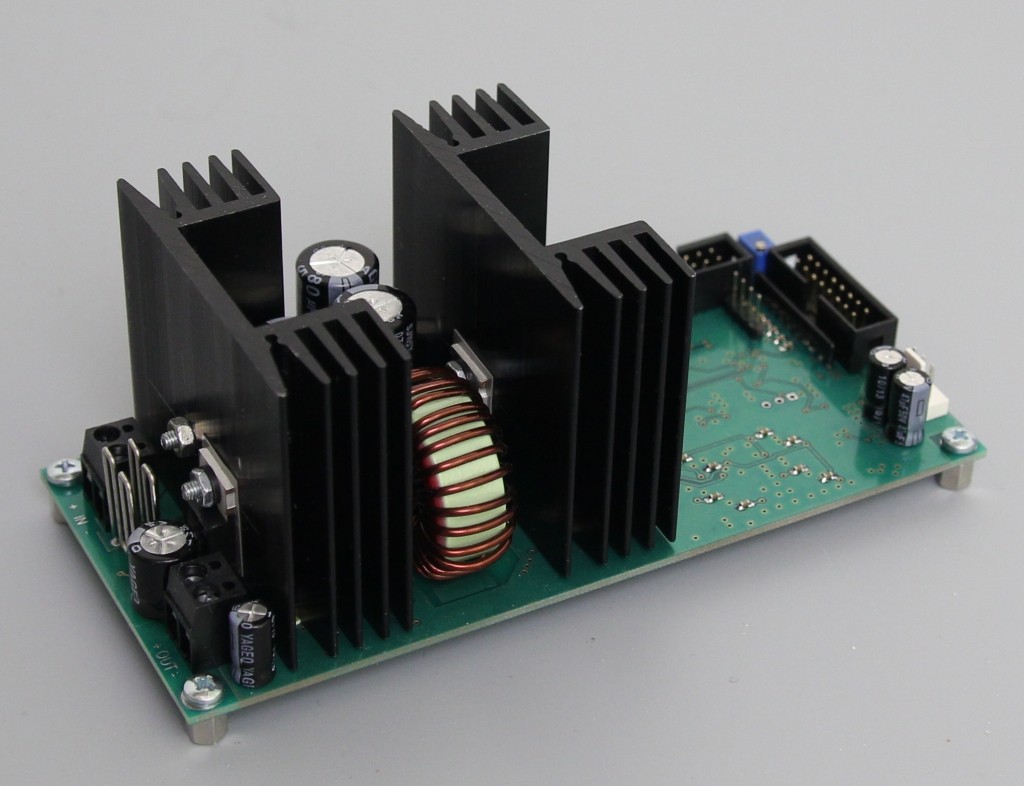

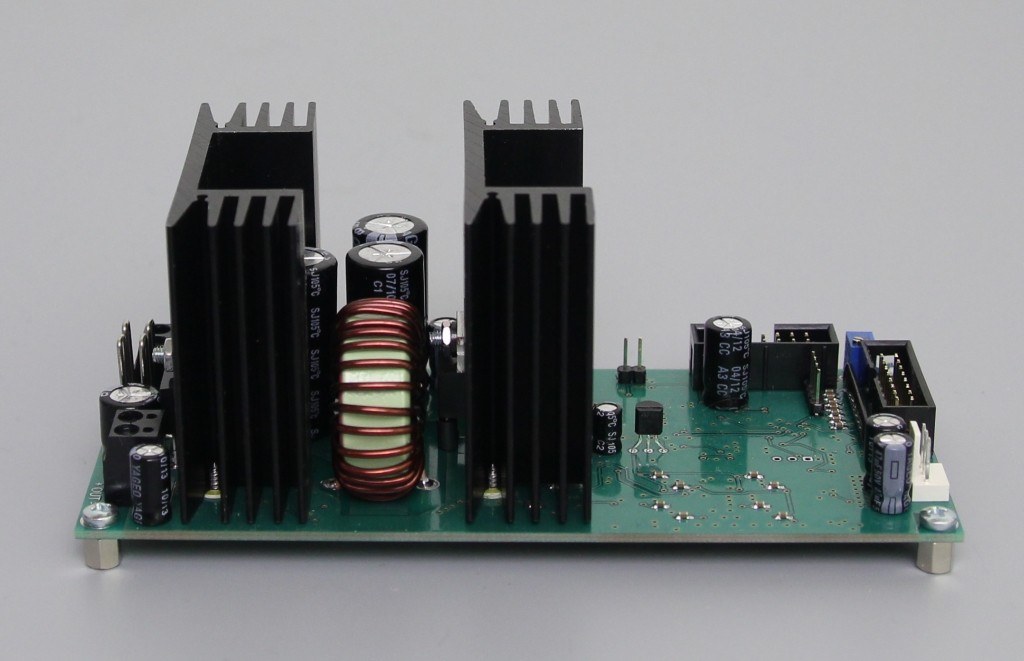

reguliruemyiy-dc-dc-modul-4reguliruemyiy-dc-dc-modul-3

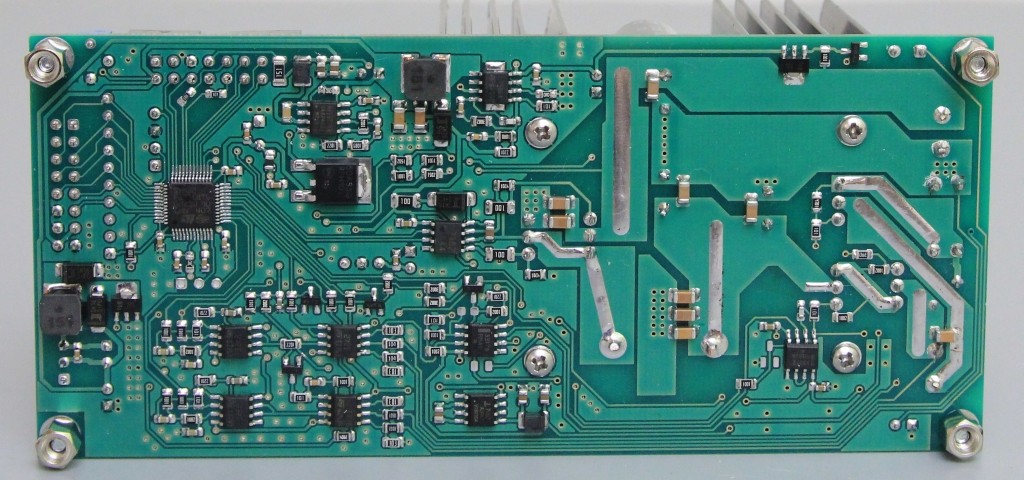

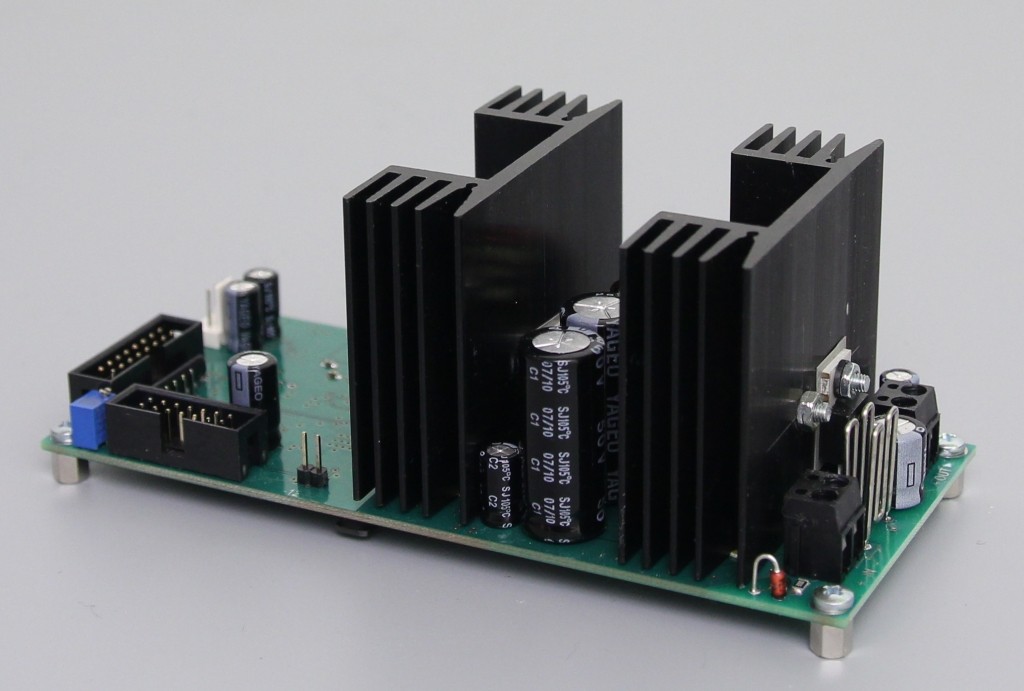

reguliruemyiy-dc-dc-modul-2reguliruemyiy-dc-dc-modul-1

Цена: 3400 руб. за преобразователь +100руб опция HV, цена интерфейсного комплекта в таблице



 Особенности регулируемого DC-DC преобразователя PSMR3010P:

быстродействующая токовая защита обеспечивает высокую степень защиты питаемых устройств;

— прочность к отрицательному напряжению на входе (переполюсовка), отсутствие «защитного» диода на выходе преобразователя;

— линейный стабилизатор напряжения/тока с ШИМ предрегулятором;

— выходной ток до 10 А;

— встроенное АЦП 16-бит;

— высокая разрядность установки и измерения выходных параметров (10мВ/1мА);

— отсутствие выбросов напряжения на выходе при включении/выключении, «сбросе» нагрузки;

— два энкодера для быстрой установки выходных параметров;

— электронное подключение и отключение нагрузки;

— для питания модуля и интерфейса нужно только силовое питание постоянного тока;

— загрузчик для обновления «прошивки» пользователем.

— цифровой канал для управления с компьютера и бесплатное ПО.

Описание

Регулируемый DC-DC преобразователь PSMR3010P является программируемым dc-dc преобразователем с встроенным АЦП.

DC-DC преобразователь PSMR3010P это почти готовый программируемый лабораторный блок питания высокого качества, он предназначен для самостоятельной сборки лабораторного блока питания и имеет необходимые для этого цепи управления и регулирования. Все наиболее сложные функции лабораторного блока питания реализованы в преобразователе, Вам достаточно подключить элементы интерфейса, запитать преобразователь от импульсного или трансформаторного источника постоянного тока, причем источник питания может быть не стабилизированным, и лабораторный блок питания готов.

Управление преобразователем осуществляется двумя энкодерами с кнопкой и кнопкой подключения/отключения нагрузки, отображение необходимой информации обеспечивается на символьном ЖКИ, либо на сегментных индикаторах, отображение режимов стабилизации напряжения и тока осуществляется светодиодными индикаторами.

В преобразователе PSMR3010P используется многоступенчатое преобразование: синхронный step-down -> линейный стабилизатор, чем обеспечивается высокое быстродействие, малые пульсации выходного напряжения и тока и высокий КПД преобразователя.

Важной особенностью регулируемого DC-DC преобразователя PSMR3010P является наличие быстродействующей защиты от переполюсовки (отрицательного напряжения на входе) и быстродействующей защиты по току, которые хорошо себя зарекомендовали в составе лабораторного блока питания «Тихоня». Подробное их описание и видео их работы вы можете найти на странице описания «Тихони».

Преобразователь PSMR3010P имеет цепи управления вентилятором, который может использоваться для удаления горячего воздуха из корпуса при плотной компоновке или охлаждения элементов питающего преобразователя.

Преобразователь имеет сервисное меню, которое позволяет настроить максимальные значения выходных параметров (напряжение, ток, мощность), а также другие параметры.

Максимальный функционал в том числе поддержка цифрового канала доступны при использовании интерфейсного модуля SLED.

Полное описание преобразователя приведено в руководстве пользователя для ЖКИ  SLED SLED-3D.

Состав интерфейсного комплекта и его цена приведены в таблице

Наименование комплектаPSMI-LCD1602PSMI-MAX7219PSMI-SLEDPSMI-SLED-3D
Состав комплекта- ЖКИ 1602
- энкодер 2 шт.
- ручки энкодера 2 шт.
- кнопка
- светодиоды с держателем 2 шт.
- соединительные провода 40 шт.
- клеммы (150 руб).
- модуль MAX7219
- энкодер 2 шт.
- ручки энкодера 2 шт.
- кнопка
- светодиоды с держателем 2 шт.
- соединительные провода 40 шт.
- клеммы (150 руб).
- модуль интерфейса с семисегментными индикаторами, энкодерами и пр.
- ручки энкодера 2 шт.
- колпачек кнопки 1 шт.
- шлейф IDC-16 мама-мама длиной 20-30см
- стойки 8 мм 4шт.
- клеммы
- модуль интерфейса с семисегментными индикаторами, энкодерами и пр.
- ручки энкодера 2 шт.
- колпачек кнопки 1 шт.
- шлейф IDC-16 мама-мама длиной 20-30см
- стойки 8 мм 4шт.
- клеммы
Цена комплекта650 руб.650 руб.800 руб.1000 руб.

На фото показан пример интерфейсного комплект PSMI-LCD1602. Состав комплектов и следовательно цена уточняются при заказе.

Лабораторный блок питания своими руками

Фото преобразователя с модулями с семисегментными индикаторами

PSMR3010P+SLED

PSMR3010P+MAX7219

PSMR3010+SLED-3D

Параметры DC-DC преобразователя приведены в таблице

PSMR3010P
Максимальная выходная мощность300Вт
Диапазон установки выходного напряжения10мВ-30В
Дискретность установки выходного напряжения10мВ
Погрешность установки выходного напряжения±(0,3%+20мВ)
Пульсации выходного напряжения (режим CV), не более3мВ rms
Диапазон установки выходного тока5мА-9,999А
Дискретность установки выходного тока1мА
Погрешность установки выходного тока±(0,4%+8мА)
Пульсации выходного тока (режим CС), не более3мА rms
Диапазон измерения выходного напряжения0-30В
Дискретность измерения выходного напряжения10мВ
Погрешность измерения выходного напряжения±(0,3%+20мВ)
Диапазон измерения выходного тока0-9,999А
Дискретность измерения выходного тока1мА
Погрешность измерения выходного тока±(0,5%+8мА)
Минимальное входное напряжение, не менееUвых + 5,5В
Максимальное (пиковое) входное напряжение, не более44В
Максимальное (пиковое) входное напряжение с опцией HV, не более55В
Пиковое значение потребляемого тока (длительность), не более15А (100мс)
Суммарные потери при входном напряжении 36В и максимальном выходном токе, не более25Вт
Габариты, ДхШхВ140х63х60мм
Масса, не более0,3кг



Внешний вид DC-DC преобразователя может отличаться от фото, представленных на сайте.
