Снят с производства, замена источник питания «Крепыш II«.
Особенности лабораторного источника питания:
— заменяет два источника 15Вх10А и 30Вх5А;
— режимы стабилизации напряжения и тока;
— высокая точность и стабильность установки и измерения выходных параметров;
— высокая разрядность установки и измерения выходных параметров (10мВ/1мА);
— отсутствие выбросов напряжения на выходе при включении/выключении, «сбросе» нагрузки;
— малые пульсации регулируемых параметров;
— два энкодера для быстрой установки выходных параметров;
— электронное подключение и отключение нагрузки;
— защита от переполюсовки и перенапряжения;
— малые габариты и масса.
Описание

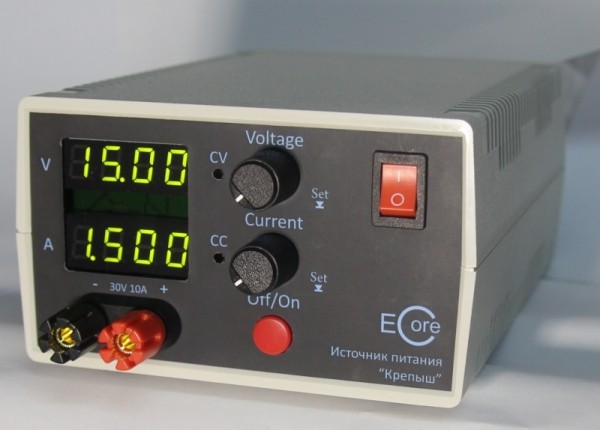

Лабораторный источник питания «Крепыш» — является прецизионным программируемым источником напряжения и тока с максимальным выходным напряжение 30В и максимальным выходным током 10А.
Установка выходных параметров осуществляется двумя энкодерами с встроенной кнопкой, один энкодер предназначен для установки напряжения, второй для установки тока. Вход в режим регулировки и выбор регулируемого разряда осуществляется нажатием энкодера.
Отображение выходных параметров напряжения и тока обеспечивается светодиодным семисегментным индикатором.
Индикация режимов стабилизации напряжения и тока обеспечивается индикаторами CV и CC соответственно.
Максимальное значение устанавливаемого тока рассчитывается источником питания автоматически, исходя из условия максимальной выходной мощности 150Вт и максимального значения устанавливаемого тока 9,999А. Таким образом при выходном напряжении от 0 до 15В максимальный выходной ток может быть установлен до 9.999А, в диапазоне выходного напряжений от 15 до 30В значение максимального тока будет изменяться от 9.999 до 5А.
Источник питания «Крепыш» имеет двухуровневую систему регулирования, включающую Step-down преобразователь с синхронным выпрямлением и линейный стабилизатор на полевом транзисторе, чем обеспечивается малые тепловые потери (и как следствие высокий выходной ток) и высокие точностные параметры регулирования.
Лабораторный источник питания «Крепыш» — современные технологии в действии.
Параметры источника питания "Крепыш"
| Выходная мощность | 150Вт |
| Диапазон установки выходного напряжения | 10мВ-30В |
| Дискретность установки выходного напряжения | 10мВ |
| Погрешность установки выходного напряжения | ±(0,2%+20мВ) |
| Пульсации выходного напряжения (режим CV), не более | 2мВ rms |
| Диапазон установки выходного тока | 1мА-9,999А |
| Дискретность установки выходного тока | 1мА |
| Погрешность установки выходного тока | ±(0,2%+6мА) |
| Пульсации выходного тока (режим CС), не более | 3мА rms |
| Диапазон измерения выходного напряжения | 0-30В |
| Дискретность измерения выходного напряжения | 10мВ |
| Погрешность измерения выходного напряжения | ±(0,2%+20мВ) |
| Диапазон измерения выходного тока | 0-9,999А |
| Дискретность измерения выходного тока | 4мА |
| Погрешность измерения выходного тока | ±(0,2%+6мА) |
| Питание | 230В±10% |
| Габариты, ДхШхВ | 210х140х90мм |
| Масса, не более | 2,5кг |
